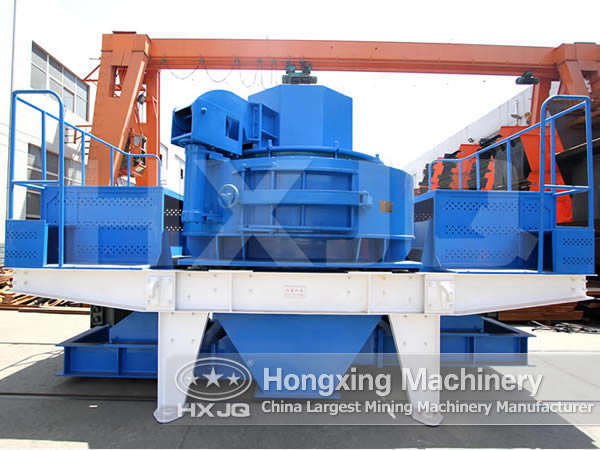

Concasseur à choc

Introduntion

Concasseur à choc, soit Machine de fabrication de sable, conçu sur la base de la principe et la technologie de l'Entreprise BARMAC très connu aux Etats-unis, en combinant la situation réelle de la production de sable en Chine, recherché et fabriqué par notre entreprise, est le concasseur le plus efficace dans le premier niveau domestique et international. Concasseur à choc est largement utilisé dans le concassage moyen et fin (sable ) des matériaux durs ou frangible, par exemple roche, matériaux abrasifs, matériaux réfractaires, clinker de ciment, quartz, minerai de fer, granulat de béton, etc. Il surtout s'adapte à la fabrication de sable utilisée dans la construction ou la route.

Concasseur à choc vertical de série HX est composé de sept parties: l'alimentateur, le distributeur, la chambre de broyage à tourbillon, le roue, l'ensemble d’arbre principal, l’entraînement de fondation et le moteur.

Concasseur à choc

Caractéristique

1) Ce concasseur à choc est un nouveau équipement de concassage moyen et fin exploité dans les quatre-vingt-dixième années, il remplace largement le concasseur à cône et à cylindre et aussi le moulin à boulet au monde actuellement.

2) Structure nouvelle et spéciale; marche stable; prix raisonnable.

3) Peu d'influence d'eau des matériaux, le teneur en eau arrive à 8%.

4)Pouvoir broyer les matériaux durs et demi-durs comme corindon, bauxite fritté etc.

5)Faible consommation d'énergie; haute capacité de production; grand taux de concassage.

6)Petite dimension permet de manier, installer et entretenir facilement.

7)Régler le produit fini en forme cube; grande densité d'entassement; faible pollution de fer.

8)Pendant du temps de production, les matériaux de pierre se forment le fond de protection, qui diminue l'usure de corps et renforce la durabilité de sa vie.

9)Un peut de pièces facile à usure sont fabriquées avec la matière super dure contre abrasion, elles sont petites, légères et faciles de changer.

10) Le bruit est moins que 75 décibel. ( en échelon dB)

Principe de fonctionnement

Les matériaux passent par l'ouverture d'alimentation et entrent dans le concasseur, et puis ils sont divisés en deux parties par le distributeur. Une partie entre dans le roue qui tourne à grande vitesse et est accélérée immédiatement, son accélération peut arriver à des cents fois de celle de la pesanteur, ensuite elle se lance dans les trois voies d'écoulement du roue à vitesse de 60-70m/s. Cette partie rencontre l'autre partie qui descend de l'entour de distributeur et est choquée et broyée d'abord, et puis elles se lancent ensemble dans la couche de doublure des matériaux à l'intérieur de la chambre de tourbillon, ensuite elles sont rebondis par la couche de doublure, se lanchent vers le supérieur oblique jusqu'au sommet, et après changent leur direction de mouvement et avancent vers l'inférieur, et à la fin elles rencontrent les matériaux sortis de voie d'écoulement, et répètent le processus ci-dessus. De cette façon, les matériaux peuvent être heurtés, frottés et broyés plusieurs fois pour réaliser le concassage complet. Ce processus forme une circulation fermée avec le système de criblage, il peut broyer les matériaux jusqu'au dessous de 20 maille avec trois fois de circulation seulement.

Pendant du temps de tous concassage, les matériaux se heurtent et se choquent ou frottent contre la couche de doublure pour réaliser le concassage, sans toucher les pièces métalliques directement, ceci va diminuer la pollution de coin et rallonger la vie de machine. La auto circulation d'airingénieuse à l'intérieur de la chambre de tourbillon évite la pollution de poudre.

Paramètres techniques

Modèle Dimension maximum des matériaux d'alimentation（mm） Puissance（KW） Vitesse de rotation（r/min） Capacité de traitement（t/h） Dimension(L*L*H)（mm） Poids total（kg）
HX06 35 37-55 2000-3000 12-30 2500*1620*2600 5600
HX07 45 55-75 1500-2500 25-55 2700*1760*2800 7600
HX09 50 110-150 1200-2000 55-100 3900*2000*3070 12600
HX10 60 150-180 1000-1700 100-160 4600*2350*3450 17300
HX12 60 264-320 850-1450 160-300 4500*2400*3700 22500
HX13 60 320-400 800-1193 200-360 5200*2700*3800 27600



Modèle

HXVSI-7611

HXVSI-8518

HXVSI-9526

HXVSI-1140

Capacitéde production (t/h)

Alimenter par bord et centre

120-180

200-260

300-380

450-520

Alimenter tout par centre

60-90

100-130

150-190

225-260

Dimension maximum de matériaux d’alimentation(mm)

Pour matériaux faible

35

40

45

50

Pour matériaux dur

30

35

40

45

Vitesse de rotation (r/min)

1700-1890

1520-1690

1360-1510

1180-1310

Puissance de double moteur (kw)

110

180

264

400

Dimension (mm)

3700×2150×2100

4140×2280×2425

4560×2447×2778

5000×2700×3300

Poids total (t)

11.8

14.5

17.8

25.6

Source d’alimentation

380V, 50HZ

La station de lubrification

Puissance de moteur de pompe d’huile

2×0.31KW

Dimension(mm)

820×520×1270

Puissance de réchauffeur de boîte d’huile

2KW

Commander sur ligne
