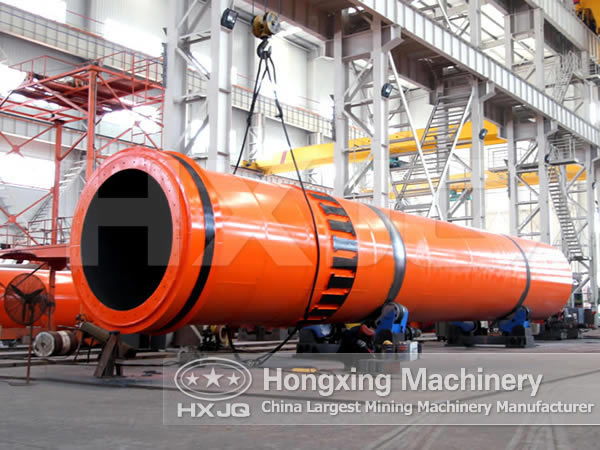

Sécheur
Introduction
Sécheur est utilisé principalement dans l'enrichissement, les matériaux de construction, lamétallurgie, l'industrie chimique et plus, pour sécher des matériaux avec une certaine humidité ou granularité. Il peut sécher divers matériaux, l'opération est facile et fiable, c'est pourquoi il est largement utilisé.
Caractéristique
Sécheur se compose de la pièce rotative, la plaque de diffusion, l'entraînement, le support et la bague de scellement. La nouvelle plaque de diffusion que nous utilisons possède beaucoup de fonctionnements comme orienter, partager le courant, diffuser les matériaux et plus, ceci peut laisser les matériaux se disperser dans la section diamétrale complètement et être en état léger, égal et complet, pour bien toucher le courant chaud et profiter l'énergie thermique pleinement. Les paramètres de sécheur de notre entreprise sont raisonnables, la consommation de charbon et d'électricité est baissé plus de 10-15% que le sécheur ordinaire, mais la capacité de production est élevée plus de 10-15%, il est déjà largement utilisé dans l'usine de ciment et de l'enrichissement.
Principe de fonctionnement
La source thermique de sécheur vient de l'équipement de brûlement. Ce sécheur adapte la mode de chauffage à courant, donc les matériaux entrent dans le cylindre en passant par le coffre ou le réservoir d'alimentation, et puis sont poussés vers derrière par la plaque spirale, emmenés jusqu'à supérieur et ensuite sont éparpillés continuellement. Ceci fait les matériaux devenir un rideauégal dans le cylindre pour réaliser l'échange de chaleur avec le courant thermique. Car les matériaux sont éparpillés à plusieurs reprises, l'eau contenu va être séché petit à petit, alors on peut réaliser le but de séchage.
Paramètre technique sur le sécheur rotatif de série H
| Spécification （m） | Capacité de production （T/H） | Puissance （KW） | ||||
| Volume de cylindre(m3) | Pente (%) | Max.température de vent | Poids (t) | |||
| Φ1.2×8m | 1.9-2.4 | 7.5 | 9.0 | 3-5 | 700-800 | 9 |
| Φ1.2×10m | 2.4-3.0 | 7.5 | 11.3 | 3-5 | 700-800 | 11 |
| Φ1.5×12m | 4.5-5.7 | 15 | 21.2 | 3-5 | 700-800 | 18.5 |
| Φ1.5×14m | 5.3-6.6 | 15 | 24.7 | 3-5 | 700-800 | 19.7 |
| Φ1.5×15m | 5.7-7.1 | 15 | 26.5 | 3-5 | 700-800 | 20.5 |
| Φ1.8×12m | 6.5-8.1 | 18.5 | 30.5 | 3-5 | 700-800 | 21.5 |
| Φ1.8×14m | 7.6-9.5 | 18.5 | 35.6 | 3-5 | 700-800 | 23 |
| Φ2.2×12m | 9.7-12.2 | 22 | 45.6 | 3-5 | 700-800 | 33.5 |
| Φ2.2×14m | 11.4-14.2 | 22 | 53.2 | 3-5 | 700-800 | 36 |
| Φ2.2×16m | 13.0-16.2 | 22 | 60.8 | 3-5 | 700-800 | 38 |
| Φ2.4×14m | 13.5-16.9 | 37 | 63.3 | 3-5 | 700-800 | 45 |
| Φ2.4×18m | 17.4-21.7 | 37 | 81.4 | 3-5 | 700-800 | 49 |
| Φ2.4×20m | 19.3-24.1 | 45 | 90.4 | 3-5 | 700-800 | 54 |
| Φ2.4×22m | 21.2-26.5 | 45 | 99.5 | 3-5 | 700-800 | 58 |
| Φ2.6×24m | 27.2-34.0 | 55 | 127.4 | 3-5 | 700-800 | 73 |
| Φ3.0×20m | 30.1-37.7 | 75 | 141.3 | 3-5 | 700-800 | 85 |
| Φ3.0×25m | 37.7-47.1 | 75 | 176.6 | 3-5 | 700-800 | 95 |
| Φ3.2×25m | 42.9-53.6 | 90 | 201 | 3-5 | 700-800 | 110 |
| Φ3.6×28m | 60.8-76.0 | 160 | 285 | 3-5 | 700-800 | 135 |
Paramètre technique sur le sécheur à transfert indirect de chaleur
| Projet diamètre×longueur | Diamètre interne de cylindre externe(mm) | Diamètre externe de cylindre interne(mm) | Longueur de cylindre(m) | Volume de cylindre(m3) | Pente de cylindre | Type de plaque de diffusion | Température maximum de l'air entré℃ | Dimension |
| Φ1.5×15m Φ1.5×17m Φ1.5×19m |
1500 | 500 | 15 17 19 |
20.27 22.97 25.68 |
3-5% | 升举式 | 850 | 16.2×2.7×2.7 18.2×2.7×2.7 20.0×2.9×2.9 |
| Φ1.8×21m Φ1.8×23m Φ1.8×25m |
1800 | 650 | 21 23 25 |
35.91 39.33 42.75 |
3-5% | 升举式 | 850 | 22.5×2.7×2.7 24.5×2.9×2.9 26.5×2.9×2.9 |
| Φ2.2×21m Φ2.2×23m Φ2.2×25m |
2200 | 800 | 21 23 25 |
58.10 63.61 69.15 |
3-5% | 升举式 | 850 |
