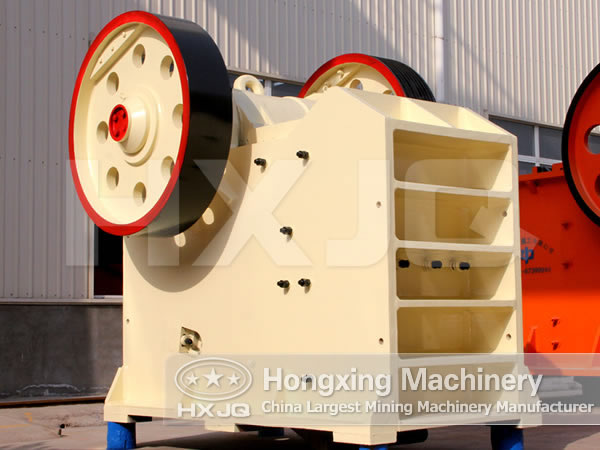

Concasseur à mâchoires
Introduction
Concasseur à mâchoires est le plus ancien genre de concasseur. Grâce à sa structure simple, son bati solide, sa fonctionnement stable et son entretien facile ainsi que son coût faible, donc il est toujours utilisé dans l’industrie métallurgique et chimique, les matériaux de construction, le domaine électrique et la circulation etc. Concasseur à mâchoire sert à broyer des divers minerais et roches gros, moyens et fins avec une résistance à la compression de 147 à 245 MPa. Dans ces dernières années, notre entreprise recherche et fabrique spécialement un concasseur à mâchoire puissant pour satisfaire les besoins de l’industrie de métallrgie, de chemie et de construction, qui demandent de concasser la matière plus intensive et dure comme le ferrochrome en faible carbone.
.jpg)
Caractéristique
1) Adopter la technologie Internationale et les matériaux le plus haut de gamme
2) Assemblge des mâchoires mobiles est plus avancé, composé des moulages d’acier de bonne qualité, et entraîné par deux grands volants moulés d’acier, de plus, l’arbre d’excentrique lourd est façonné en billette forgée, tous ces avantages donnent au concasseur à mâchoires de série JC une vie longue et une fiabilité excellente.
3) Le support de roulement est un ensemble moulé d’acier, par rapport au support fendu, ceci peut assurer la harmonisation complète avec le bati de concasseur, et aussi bien augmenter la résistance diamétrale du support de roulement.
4) En utilisant la technologie d’analyse par éléments finis, le concasseur a une plus grande résistance.
5) La chambre de concassage est en structure de forme “V” symétrique, cela fait l’unanimité de largeur réelle et nominale de l’ouverture d’alimentation.
6) Un dispositif de coin équipant dans les concasseurs de série JC, par rapport au dispositif de coussin ancien, permet de régler l’ouverture de décharge plus rapidement, simplement et en sécurité.
7) Le roulement d’excentrique choisi dans tous les concasseurs de série JC est plus grand, plus durable que celui-ci d’autres concasseurs en même spécification, sa capacité de charge plus haute et son scellement dédaléen plus effectif rallongent sa vie d’utilisation énormément.
8) Adopter la garde tenté le plus tôt, allonger la longueur de mâchoire, et bien sûr augmenter la quantité de production.
Principe de fonctionnement
Le concasseur à mâchoires se fonctionne à la manière de l’extrusion et le mouvement curviligne, son principe de fonctionnement est de: le moteur électrique entraîne la courroie et la poulie, déplacer la mâchoire mobile de haut en bas en utilisant l’arbre d’excentrique. L’angle entre la plaque à coude et la mâchoire mobile s’augemente lorsque celle –ci monte, ceci favorise l’approche de plaque de mâchoire mobile vers la plaque de mâchoire fixée, et en même temps les matériaux primaires sont concassés; l’angle se diminue lorsque la mâchoire mobile descend, sous la force du levier et du ressort, celle-ci se sépare de la plaque de mâchoire fixée, et les matériaux broyés s’évacuent de l’ouverture de décharge de la chambre de concassage. La mâchoire mobile se fonctionne périodiquement au fur et à mesure que le moteur se roule continuellement, pour réaliser la production en série.
Paramètres techniques
| Modèle | Dimension de l’ouverture d’alimentation(mm) | Dimension des matériaux d’alimentation maximum(mm) | Limite ajustable de l’ouverture de décharge(mm) | Capacité de traitement(t/h) | Vitesse de l’arbre d’excentrique(r/min) | Puissance de moteur(kw) | Poids total(t) | Dimension (longueur * largeur * hauteur )(mm) |
|
PE-150*250
|
150*250
|
125
|
10-40
|
1-3
|
250
|
5.5
|
0.8
|
720*660*850
|
|
PE-200*300
|
200*300
|
180
|
15-50
|
2-6
|
260
|
7.5
|
1.2
|
910*750*990
|
|
PE-200*350
|
200*350
|
180
|
18-70
|
3-10
|
260
|
11
|
1.5
|
1000*870*990
|
|
PE-250*400
|
250*400
|
210
|
20-60
|
5-20
|
300
|
15
|
2.8
|
1300*1090*1270
|
|
PE-400*600
|
400*600
|
340
|
40-100
|
16-60
|
275
|
30
|
7
|
1730*1730*1630
|
|
PE-500*750
|
500*750
|
425
|
50-100
|
40-110
|
275
|
55
|
12
|
1980*2080*1870
|
|
PE-600*750
|
600*750
|
500
|
150-200
|
80-240
|
275
|
55
|
15.8
|
2070*2000*1920
|
|
PE-600*900II
|
600*900
|
500
|
65-160
|
50-180
|
250
|
55
|
17
|
2190*2206*2300
|
|
PE-750*1060
|
750*1060
|
630
|
80-140
|
110-320
|
250
|
110
|
29
|
2660*2430*2800
|
|
PE-800*1060
|
800*1060
|
640
|
130-190
|
130-330
|
250
|
110
|
29.8
|
2710*2430*2800
|
|
PE-830*1060
|
830*1060
|
650
|
160-220
|
150-336
|
250
|
110
|
30.7
|
2740*2430*2800
|
|
PE-870*1060
|
870*1060
|
660
|
200-260
|
190-336
|
250
|
110
|
31.5
|
2810*2430*2800
|
|
PE-900*1060
|
900*1060
|
685
|
230-290
|
230-390
|
250
|
110
|
33
|
2870*2420*2940
|
|
PE-900*1200
|
900*1200
|
750
|
95-165
|
220-450
|
200
|
110
|
52
|
3380*2870*3330
|
|
PE-1000*1200
|
1000*1200
|
850
|
195-265
|
315-500
|
200
|
110
|
55
|
3480*2876*3330
|
|
PE-1200*1500
|
1200*1500
|
1020
|
150-350
|
400-800
|
180
|
160
|
100.9
|
4200*3300*3500
|
|
PE-1500*1800
|
1500*1800
|
1200
|
220-350 | 500-1000 | 180 | 280 | 122 |
5160*3660*4248
|
|
PE-1800*2100
|
1800*2100
|
1500
|
300-400 | 600-1200 | 160 | 400 | 150.6 |
6210*4013*4716
|
|
PEX-150*750
|
150*750
|
120
|
18-48
|
8-25
|
320
|
15
|
3.8
|
1200*1530*1060
|
|
PEX-250*750
|
250*750
|
210
|
25-60
|
13-35
|
330
|
30
|
5.5
|
1380*1750*1540
|
|
PEX-250*1000
|
250*1000
|
210
|
25-60
|
16-52
|
330
|
30
|
7
|
1560*1950*1390
|
|
PEX-250*1200
|
250*1200
|
210
|
25-60
|
20-61
|
330
|
37
|
9.7
|
2140*1660*1500
|
|
PEX-300*1300
|
300*1300
|
250
|
20-90
|
16-105
|
300
|
55
|
15.6
|
2720*1950*1600
|
