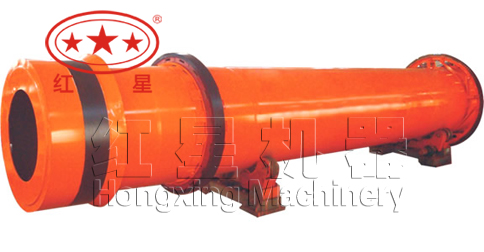

Refroidisseur à mono-cylindre
Introduction
Refroidisseur à mono-cylindre est un des équipements importants dans le système de four rotatif. Il vise à refroidir les matériaux cuits en température 1000-13000℃ sortis du four rotatif jusqu'au dessous de 200℃, et augmenter la qualité des matériaux cuits et la résistance à l'abrasion enmême temps.
Caractéristique
cette machine peut guider tout l'air après du refroidissement dans le four pour être l'air circulaire la deuxième fois et élever l'efficacité thermique du four. Elle a des avantages comme la structure simple, le fonctionnement efficace, l'opération et l'entretien facile, donc elle s'applique à l'usine de ciment de petit dimension.
Principe de fonctionnement
Les matériaux cuits en haute température entrent dans le refroidisseur, qui entraîne ces matériaux cuits dans une rotation pour bien échanger la chaleur. Suivre le roulement du four d'après une pente et vitesse désignée, les matériaux roulent et avancent aussi périodiquement de bout d'alimentation à bout de déchargement, et pendant ce temps, la température des matériaux est diminuée jusqu'au dessous de 200℃.
Paramètres techniques
| Spécification (diamètre *longueur) | capacité de production (t/h) |
Pente d'installation(%)
|
Réducteur principal
|
Moteur principal(KW)
|
Poids total(t)
|
| Φ1.5×15 | 2 ~ 3 | 3 ~ 5 | ZQ500 | 15 | 28 |
| Φ1.5×20 | 3 ~ 4 | 3 ~ 5 | ZQ500 | 15 | 35 |
| Φ1.8×18 | 4 ~ 6 | 3 ~ 5 | ZQ500 | 18.5 | 47 |
| Φ2.0×22 | 7 ~ 8.5 | 3 ~ 5 | ZQ500 | 22 | 61 |
| Φ2.2×18 | 7 ~ 8.5 | 3 ~ 5 | ZQ500 | 22 | 64 |
| Φ2.2×22 | 8 ~ 10 | 3 ~ 5 | ZQ650 | 30 | 73 |
| Φ2.4×24 | 12 ~ 15 | 3 ~ 5 | ZS125 | 45 | 98 |
| Φ2.5×25 | 15 ~ 20 | 3 ~ 5 | ZS125 | 55 | 110 |
| Φ2.8×28 | 16 ~ 22 | 3 ~ 5 | ZL100 | 55 | 130 |
| Φ3.0×30 | 20 ~ 25 | 3 ~ 5 | ZL115 | 75 | 169 |
| Φ3.2×36 | 28 ~ 32 | 3 ~ 5 | ZL115 | 90 | 200 |
| Φ3.3×40 | 32 ~ 36 | 3 ~ 5 | ZL130 | 132 | 237 |
